德力西雙電源切換開關最常用的是CDQ3系列雙電源開關,這款雙電源切換開關的特點是實現常用電源(N)與備用電源(R)之間的自動切換(也可設置為手動切換),因一路電源出現斷電或異常(欠壓、過壓、失壓)而進行電源之間的自動轉換,以保證供電的連續性、可靠性和安全性。電流容量分別為63、100、225、400、630A、800A,電動操作機構為電機(單相交流)用電機的正、反轉來驅動分、合閘進行電源轉換。

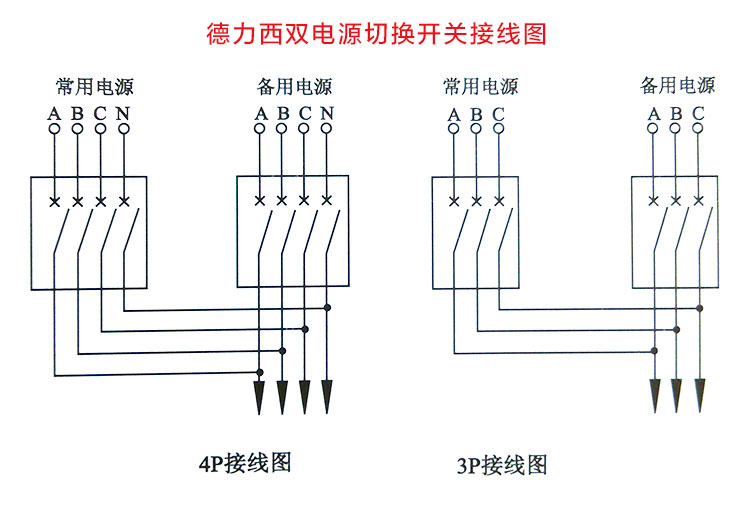

了解了這款德力西雙電源開關的特點后,我們?cè)賮砜匆幌略趺唇泳€,如下圖所示,接線方法其實是很簡單的,只要照下圖接線即可。
接好主線后,細心的朋友們會發現德力西雙電源切換開關的旁邊還有幾組接線端子,那么這個有什么用呢?請看下表中的詳細說明。
德力西CDQ3系列雙電源切換開關接線端子說明 | |
COM | 發電機公共觸頭 |
NC | 發電機常閉觸頭 |
NO | 發電機常開觸頭 |
消防+ | 24V消防信號正極 |
消防- | 24V消防信號負極 |
NA | 常用合閘信號輸出 |
NN | 常用電源零線 |
RA | 備用合閘信號輸出 |
RN | 備用電源零線 |
R-FUN | 備用電源熔斷器 |
N-FUN | 常用電源熔斷器 |
