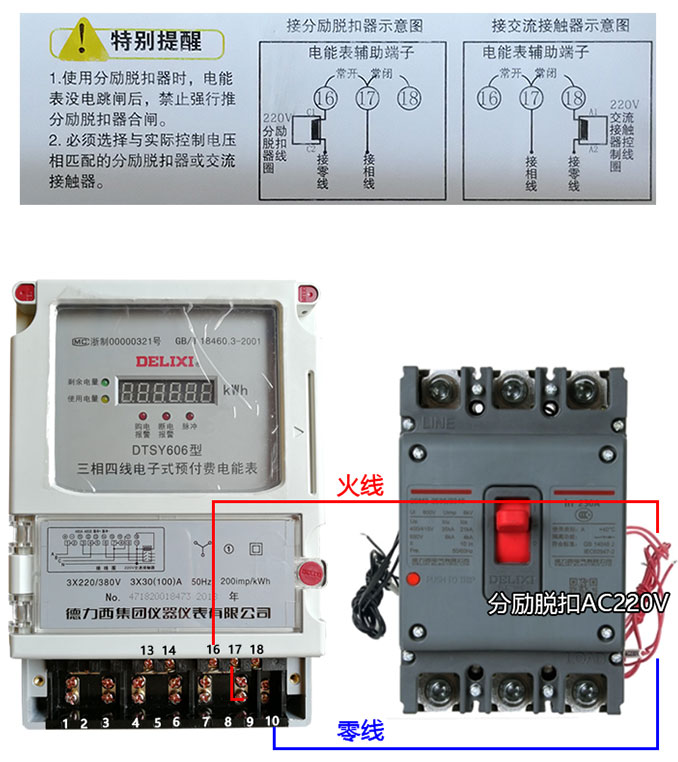

本文采用電表是德力西DTSY606-100A外置型,塑殼斷路器是CDM3-250/3340 分勵脫扣線圈AC220V,接線方法如下圖。
電表上編號為1、3、4、6、7、9為三相線進線和出線,10為零線,輔助端子編號為16、17、18。其中17接火線,16和17是常開觸點,17和18是常閉觸點;17接火線,16接分勵脫扣的火線端子,10接分勵脫扣的零線端子。
工作原理:當預付費電表余額不足時,電表上的輔助端子16和17會閉合,然后電壓信號傳輸給分勵脫扣,分勵脫扣接到信號后斷開塑殼斷路器電源。這種方式如果要重新通電的話需要人工閉合塑殼斷路器,不如配合交流接觸器使用方便。
