1.熱過載繼電器的作用
熱過載繼電器有什么用呢,顧名思義,就是發熱或者過載時保護主回路電流不超過設定值,用于保護電動機的。由于電動機的成本較高,平時使用中,如果電流有過熱、過載、缺相等情況時,會造成電動機燒毀,給我們帶來經濟損失,所以加裝一直熱過載繼電器還是很有必要的。
2.熱繼電器的安裝方向

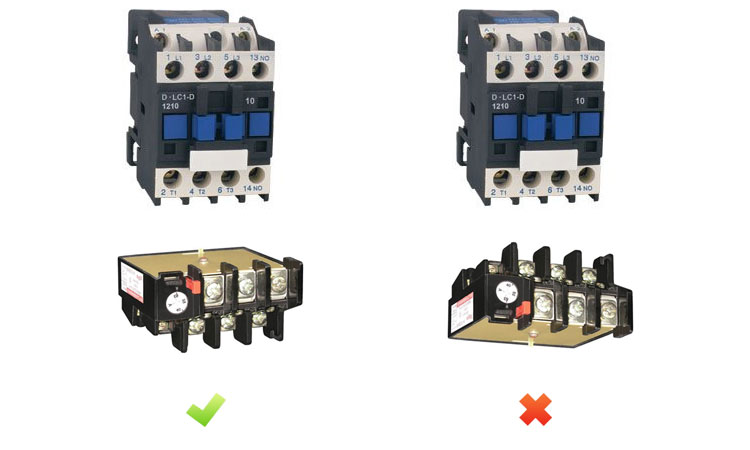

熱繼電器的安裝方向很容易被人忽視。熱繼電器是電流通過發熱元件發熱,推動雙金屬片動作。熱量的傳遞有對流、輻射和傳導三種方式。其中對流具有方向性,熱量自下向上傳輸。正確的安裝方向和錯誤的安裝方向,如圖所示。
在安放時,如果發熱元件(雙金屬片)朝下方時,散熱不好,雙金屬片就熱得快,動作時間短;如果發熱元件(雙金屬片)朝上方時,散熱比朝下方好些,雙金屬片熱得較慢,熱繼電器的動作時間長。當熱繼電器與其它電器裝在一起時,如圖2所示。應裝在電器下方且與其它電器保持100mm以上的距離。因此熱繼電器的安裝方向,應按產品說明書的規定進行,以確保熱繼電器在使用時的動作性能相一致。
3.連接線
串入電動機主電路中的熱繼電器,熱繼電器到接觸器的連接線,連接線截面太?。ㄐ∮陔妱訖C的負荷線截面),連接線產生的熱量會傳到雙金屬片,加上發熱元件沿導線向外散熱,從而縮短了熱繼電器的脫扣動作時間;產生電動機在沒有過載的情況下,容易發生熱繼電器的誤動作。連接導線截面應與電動機的負荷線截面相同。
4.熱繼電器的調整
當前生產的熱繼電器都是可調節型的,投入使用前,必須對熱繼電器的整定電流進行調整,將熱繼電器調節旋鈕順時針方向旋轉,其上面的箭頭指向電動機額定電流的數值上。
5.使用環境
使用環境主要指環境溫度,它對熱繼電器動作的快慢影響較大。熱繼電器周圍介質的溫度,應和電動機周圍介質的溫度相同,熱繼電器安裝在溫度較低處時,熱繼電器的動作將會滯后,將熱繼電器動作電流調小一點,反之,其動作將會提前,應將熱繼電器動作電流調大一點。對沒有溫度補償?shù)臒崂^電器,應在熱繼電器和電動機兩者環境溫度差異不大的地方使用。
