在生活中,我們時常會接觸到多股銅線,這種線的優點是銅絲比較細,整體比較軟,易折彎又不用費太大的力氣;但是缺點也有,線頭銅絲比較多,接線時擰不緊,容易造成接觸不良等。今天德力西電氣就來講講多股線直接接線的方法。
電工人員在對多股銅導線進行接線時,有單卷、復卷、纏卷三種方法,無論哪一種方法,都須要把多股導線順次解開成30度傘狀,用鉗子逐個把每一股電線芯拉直,并用砂布將導線表面擦干凈。
下面主要介紹施工中最常用的單卷接線法。 直線連接時,把多股導線線芯順次解開,并剪去中心一股,再將各張開的線端相互插嵌,插到每股線的中心完全接觸。

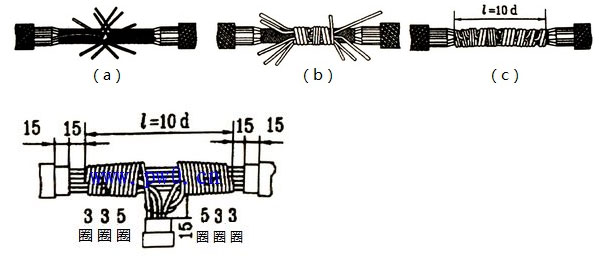

如圖a,把張開的各線端合攏,取任意兩股同時纏繞5至6圈后,另?yè)Q兩股纏繞,把原有兩股壓在里擋或把余線割掉,再纏至5至6圈后,采用同樣方法,調換兩股纏繞。
如圖b,依此類推,纏到邊線的解開點為止,選擇二股纏線互相扭絞3至4轉,余線割掉,余留部分用鉗子敲平,使其各線緊密,再用同樣方法連接另一端。
如圖c,分支連接時如右圖所示,先將分支線端解開,拉直擦凈分為兩股,各曲折90度,附在干線上,然后,一邊用另備的短線作臨時綁扎,另一邊在各單線線端中任意取出一股,用鉗子在干線上緊密纏繞5圈,余線壓在里擋或割去,再調換一根,用同樣方法纏繞3圈,依此類推,纏至距離干線絕緣層15毫米處為止,再用同樣方法纏另一端。
這上面3種接線方法隨便哪一種都可以把多股軟銅線接好,而且又不會松動,也不會造成接觸不良。
